安防監控存儲IP-SAN、CVR、NVR是什么設備？
控存儲/520.jpg)
安防監控系統項目包含前端系統、傳輸系統、存儲系統以及顯示系統四個部分，其中存儲系統是重點，應用于安防監控項目中的存儲設備主要有IP-SAN、CVR、與nvr是什么設備？
一、ip-san存儲
安防監控存儲方式IP-SAN，是基于IP以太網絡的SAN存儲架構，它使用iSCSI協議傳輸數據，直接在IP網絡上進行存儲，iSCSI協議就是把SCSI命令包在TCP/IP 包中傳輸，即為SCSI over TCP/IP。
IP SAN也算是SAN的一種，只是服務器和存儲之間通過網絡交換機互聯，性能不算最好，但不受距離的限制，ip存儲應用十分廣泛，一般也可作為大型監控存儲。
IP-SAN可以將存儲設備分成一個或多個卷，并導出給前端應用客戶端，客戶端計算機可以對這些導過來的卷進行新建文件系統（格式化）操作。客戶端計算機對這些卷的訪問方式為設備級的塊訪問，IP-SAN通過把數據分成多個數據塊(Block)并行寫入/讀出磁盤，塊級訪問的特性決定了iSCSI數據訪問的高I/O性能和傳輸?shù)脱舆t。簡單的說，它是以塊作為存儲的，你可以認為它是含陣列功能的硬盤，其實就是磁盤陣列+硬盤。

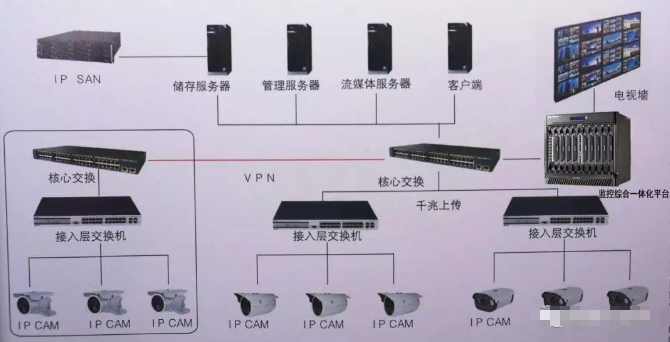

我們可以看下拓撲圖：
相比較nvr存儲來說，ip-SAN一般會與流媒體服務器一起使用。其中流媒體服務器的作用是為了有效的解決多用戶同時訪問同一實時視頻數據信息時對網絡帶寬重復占用的問題，充分節省網絡帶寬資源，有效降低網絡阻塞的發生，需要在聯網監控中心配備一臺流媒體服務器。
IP-SAN存儲模式具有如下特點：
1、具有高帶寬“塊”級數據傳輸?shù)膬?yōu)勢。
2、基于TCP/IP，IP網絡技術成熟，具有TCP/IP的所有優點，如可靠傳輸，可路由等，減少了配置、維護、管理的復雜度。
3、可以通過以太網來部署iSCSI存儲網絡，易部署，成本低。
4、易于擴展，當需要增加存儲空間時，只需要增加存儲設備即可完全滿足，擴展性高。
5、數據遷移和遠程鏡像容易，只要網絡帶寬支持，基本沒有距離限制，更好的支持備份和異地容災。
二、CVR存儲
安防監控CVR存儲模式可支持視頻流經編碼器直接寫入存儲設備，省去存儲服務器成本，避免服務器形成單點故障和性能瓶頸，獨特的數據結構確保監控服務的高穩定和高性能。

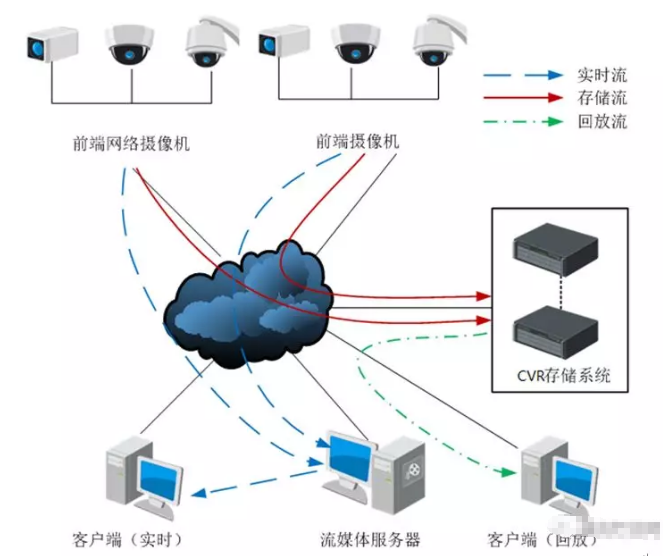

CVR存儲框架
而CVR是安防監控專用的視頻存儲設備。CVR是TCP/IP上的視頻流改寫成流數據結構直接寫到磁盤里，所以磁盤里存的不是文件，沒有碎片。這里河姆渡小編以海康CVR存儲為例，為您簡單介紹一下CVR存儲模式的特點。
CVR存儲模式的特點
1、前端直寫統一管理
海康CVR存儲模式可支持視頻流經編碼器直接寫入存儲設備，省去存儲服務器。可通過集中管理平臺可實現多網絡存儲設備的集中化管理和狀態監控；可以實現業務系統中存儲設備的集中配置、管理，實時監控存儲設備單元工作狀態及其對應可管理的設備部件、運行協議、RAID組等內容；集中報警管理支持對存儲設備的定期狀態巡檢功能，對系統運行狀態、陣列運行、ISCSI、HTTP、CIFS、SCSI通道等狀態進行實時監控、集中顯示。
2、簡化網絡結構
海康CVR存儲模式通過前端編碼設備直接寫入存儲設備中，不需要存儲服務器，簡化網絡結構，解放原有設計中存儲服務器與存儲設備之間網絡壓力問題。
3、獨有的流媒體文件系統保護技術
海康CVR存儲模式采用獨特的VSPP—視頻流預保護技術，徹底解決由于斷電斷網引起的文件系統不穩定甚至文件系統損壞而導致的監控服務停止、數據只讀或丟失等故障問題。
海康CVR存儲模式采用自身獨有的數據塊管理結構和容錯機制，脫離對服務器端文件系統的依賴，避免其文件系統損壞對監控業務系統造成影響，提供更加穩定、高效的管理方式。
4、高效的磁盤碎片免疫技術
海康CVR存儲模式采用磁盤預分配與延遲分配技術相結合，首先查找空閑空間區域并用于存儲新數據的過程，最大程度地提高系統性能和避免磁盤碎片。同時，結合高效的碎片整理程序，在系統空閑時對磁盤碎片進行整理，改善系統的性能。
三、NVR存儲
NVR是(即網絡硬盤錄像機)的縮寫。NVR最主要的功能是通過網絡接收IPC（網絡攝像機）設備傳輸?shù)臄?shù)字視頻碼流， 并進行存儲、管理，從而實現網絡化帶來的分布式架構優勢。簡單來說，通過NVR，可以同時觀看、瀏覽、回放、管理、存儲多個網絡攝像機。擺脫了電腦硬件的牽絆，再也不用面臨安裝軟件的繁瑣。

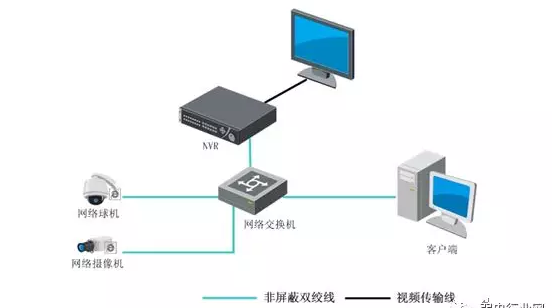

NVR框架
現在市場上面也有少量的128路的NVR，因為NVR是x86架構儲存+監控軟件，他本身也有磁盤陣列功能。
NVR主要用于中小型監控的方案中，但對于大型監控應用來說，NVR他短板大于他的優勢， 監控點多，碼流大，壓力高，容量大等問題，都會使它使用起來力不從心，而對于大型公共監控的要考慮其擴展性、易管理性，所以采用IP SNA或CVR的存儲方式。
四、三種視頻監控存儲方式的應用比較
1、NVR與ip-san的比較
NVR多屬于前端部署，邊緣存儲性質。ip-san屬于中心機房存儲，適用于全集中或分散集中存儲方式；在高清監控領域IP-SAN更側重于特殊行業的大型聯網數據存儲。該技術不僅具有超強的集中解決能力，同時在長距離傳輸及管理方面也有相應的表現。
ip-san支持多種RAID等級：0、1、0+1、3、5，在多數情況下，Arena公司推薦使用RAID5，因為RAID5的硬盤使用率較高，是安全性較高的RAID等級。除了RAID等級上的保護之外，還可以提供多個全局熱備份磁盤，一旦陣列中的任何一塊磁盤出現問題，全局熱備份磁盤都會立即工作，達到保護數據的目的。
2、ip-san與CVR的比較
CVR前端以流媒體協議直接寫入存儲，無需網絡掛載，CVR主動取流；IPSAN模式 每個前端掛載獨立的iSCSI存儲空間，這些空間由管理服務器統一分配：
①依賴性
CVR不依賴任何中間環節，IPSAN依賴中間管理服務器。
②適應性
CVR網絡較差的情況下只需要嘗試建立會話連接即可，重連過程耗時很短；IPSAN在網絡較差易造成連接中斷，前端和存儲之間要不停地嘗試重新掛載連接，耗時且容易丟錄像。
③應用性
IPSAN不僅可以用在安防監控，IPSAN在計算機領域做存儲的應用也十分廣泛，而CVR是安防監控專用的視頻存儲設備。
